Як зробити мангал з металевої бочки - інструкції та відео


29 липня 2017 |


Металевим бочкам та каністрам можна знайти чимало застосувань - ми вже публікували добірку цікавих ідей, які можна втілити власноруч. Зокрема, громіздку тару можна перетворити на зручний мангал. Подібний, зроблений з нуля гриль, має чимало переваг:
  • Демократична ціна - можна вписатись в мінімальний бюджет
  • Прості догляд, чистка та ремонт
  • Метал прекрасно тримає жар - отже, страви прекрасно просмажуватимуться

Недоліки грилів із бочок:

  • Вони легко піддаються коррозії
  • Швидко нагріваються, при необережному використанні можливі опіки
  • Доволі громіздкі, отже, не зручні для транспортування на значні відстані

Отже, подібна конструкція - ідеальна для тих, хто хоче обладнати свій двір чи дачу стаціонарним мангалом, витративши при цьому мінімум коштів.


Матеріали та інструменти:

Наявність бочки - лиш половина справи. Крім неї слід потурбуватися завчасно про додаткові матеріали і деякі інструменти. Для створення повноцінного мангала буде потрібен такий інвентар:

  • болгарка
  • пристрій для електрозварювання
  • відрізний диск по металу
  • рукавички і захисні окуляри
  • рулетка
  • маркер
  • електродриль
  • гайкові ключі
  • молоток
  • свердла, викрутки
  • шліфувальний диск.

Для спорудження оригінальної конструкції також будуть потрібні основні та додаткові матеріали:

порожня металева бочка потрібного розміру. Найчастіше для виготовлення мангала своїми руками використовують бочки на 200 літрів, але можливі і інші варіанти

  • дверні петлі
  • болти для з'єднання деталей
  • металеві куточки 20х25
  • дверна ручка
  • сталева стрічка
  • сітка з нержавіючої сталі
  • кріплення
  • труби профільні
  • для мобільного переміщення конструкції можна застосувати 4 коліщатка
  • спеціальна фарба
  • регулятор температури приготування.

З чого почати?

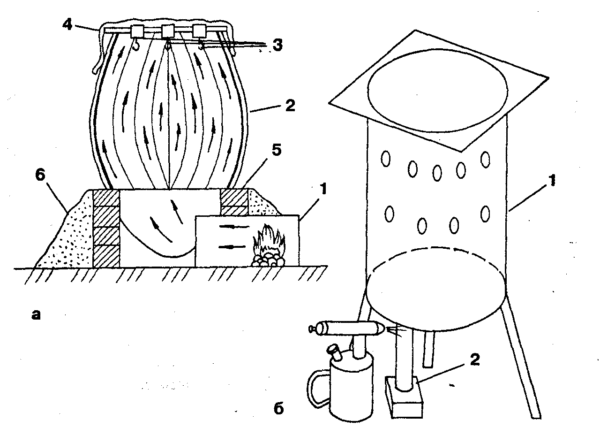

Перше над чим слід замислитись - це вид моделі, яку ви хотіли б виготовити. Найзручніше намалювати ескіз обраного варіанту. Далі для створення мангалу з бочки своїми руками складаються креслення, наприклад, як на фото.
















Це креслення - лише один з можливих варіантів. На схемі потрібно вказати розміри, які легко розраховуються з урахуванням параметрів бочки. Це допоможе не відволікатися на виміри й обчислення під час роботи. Потім треба підготувати потрібні деталі, серед яких:

  • труби і куточки необхідного розміру
  • петлі, болти, шурупи і інші деталі, згідно з кресленням.

Перед початком робіт потрібно переконатися в тому, що бочка повністю порожня і в ній не містилися вогненебезпечні та інші шкідливі рідини. При необхідності її слід вимити, щоб вона не запалала під час роботи зварювальним апаратом. Часто для мангалів використовують металеві ємності з-під ПММ розміром 200, 100 або 60 л.

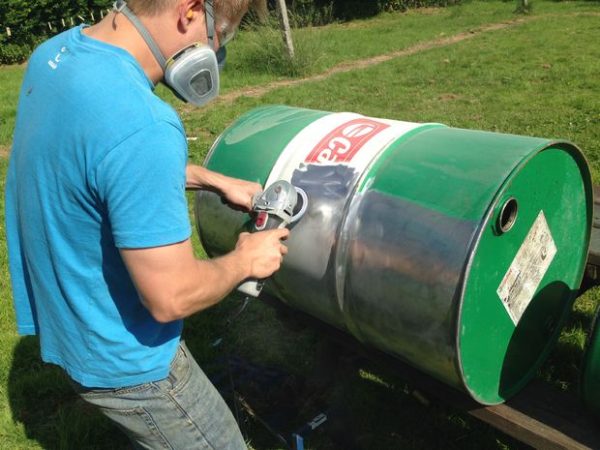

Бочку встановлюють на підвищенні і надійно закріплюють, потім з поверхні знімається фарба. Для цього застосовується жорстка щітка або шліфувальна установки з пелюстковим диском. Процедура видалення фарби проводиться обов'язково, інакше при нагріванні вона буде пузиритися і створюватиме незручності.

4.jpgЯк правильно розрізати бочку?

Наступний етап полягає в роботі з основною деталлю конструкції - бочкою. Це дуже важливий момент в процесі виготовлення. Від рівності ліній і рівномірності розрізу залежить подальша якість всієї конструкції. Перед початком робіт нанесіть за допомогою рулетки і маркера лінії розрізу. Якщо буде потрібно, зніміть бочку з підвищення, а потім знову зафіксуйте на місці.

Перший варіант розрізу:

  1. За допомогою болгарки вирізається тільки частина ємності, яка в подальшому використовуватиметься, як кришка.
  2. Її розмір повинен складати 1/4 діаметру бочки.
  3. З кожного краю залишається по 2-5 см.
  4. Краї розрізів зачищаються, а нерівності вирівнюються.
  5. Після проведених робіт, визначають розміри і конфігурацію куточка для обробки вирізу.

Другий варіант:

  1. Зробити мангал з бочки своїми руками, як видно на фото, можна з розрізаної навпіл бочки, створивши дві однакові деталі.
  2. З половинок можна зробити цілих два повноцінних мангала або один, із великою кришкою.
  3. До неї кріпиться дверна ручка, а дверними петлями її з'єднують з головною частиною.

На кожному етапі роботи потрібна гранична увага, оскільки будь-яке відхилення або перекіс, можуть вплинути на стійкість конструкції. Всі попередні заготовки встановлюються на зручній поверхні, а після скріплюються зварюванням під прямим кутом.

Як зробити мангал із вирізом?

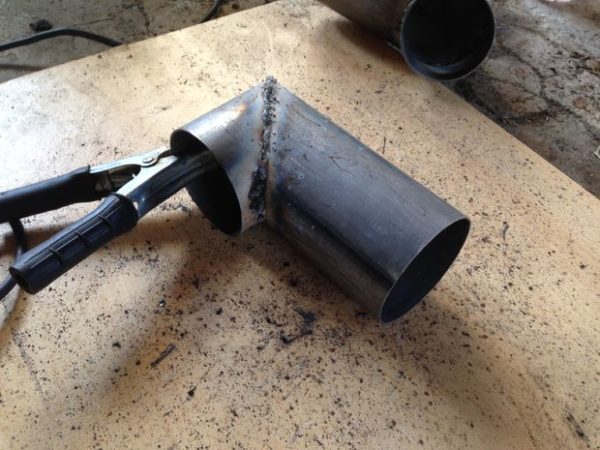

  • Після того як бочка розрізана, виготовляється димохід. Для цього використовують сталеві труби з діаметром 70 мм під кутом 45 °. З'єднують обидві секції труби у вигляді коліна. Стик скрупульозно проварюється, щоб виключити можливість прогалин.


  • Остаточно очищається внутрішня частина бочки для грил.. Для цього використовують спеціальні засоби для чищення мікрохвильової печі, особливо якщо бочка містила рідке масло.
  • Оскільки розмір підставки для мангалу залежить від особистих уподобань та розмірів бочки, то зробити її доведеться самостійно. Виготовляється вона з профільної труби з прямокутним перерізом. Рама робиться розкладною і складається з двох прямокутників. Розмір труб повинен бути відповідним обсягу бочки (наприклад, для ємності на 100 л - 20х30 мм, а для 200 л - 30х50 мм відповідно).
  • З труб зварюють рамки, одна з яких трохи більше, а друга менше (входить в середину першої). У центрі рамки кріпляться болтом (болт використовується, як шарнір). Між рамками підкладається шайба, для створення зазору.

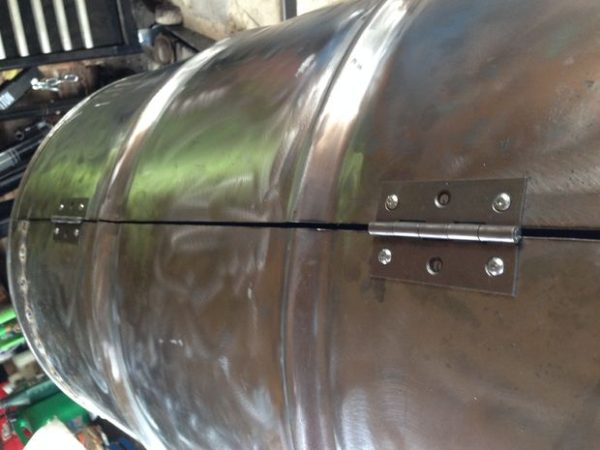

  • Потім встановлюється шматок бочки, яка слугуватиме кришкою, на основну частину. Маркером намічаються місця для кріплення дверних петель. Далі, використовуючи болти і гайки, петлі кріплять спочатку до кришки, а потім до основної частини мангалу. Щоб при використанні кришка не завалювалася всередину, до неї з боків приварюється сталева стрічка.

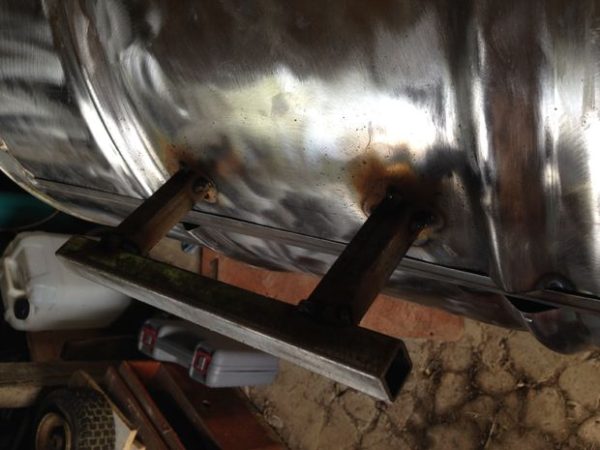

  • Згодом до конструкції кріпиться об'ємна дверна ручка. Тримач такожможна зварити з профільної труби, як на фото.

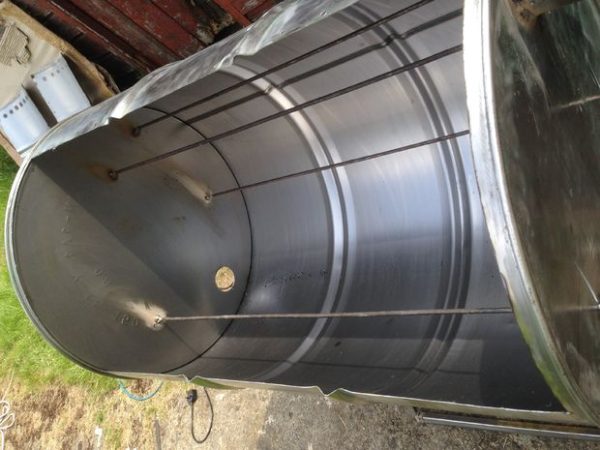

  • Для утримування решітки через всю бочку треба протягнуть кілька сталевих дротів (8 -10 мм діаметром) та зафіксувати їх.

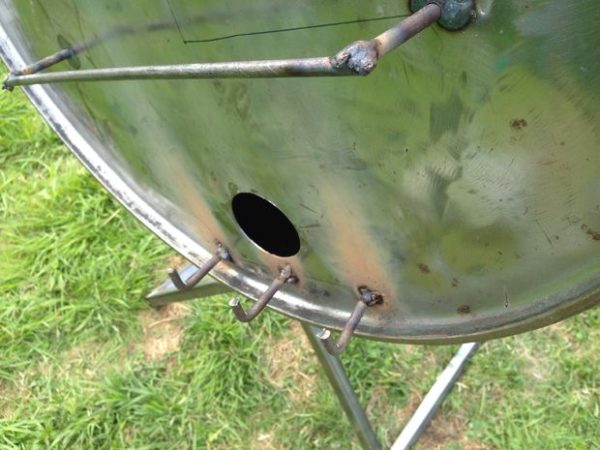

  • У верхній частині бічної стінки бочки вирізається круглий отвір для встрановлення димоходу. У нижній частині циліндра робляться отвори для вентиляції. Більш дрібні отвори просвердлюють в середині гриля для дренажу. Якщо є бажання встановити регулятор температури, то для кріплення потрібно ще одна дірка в кришці.

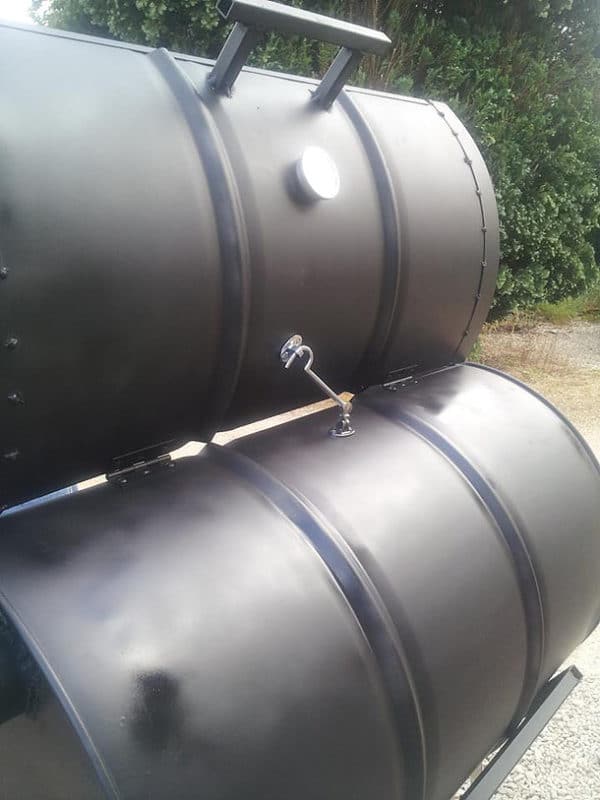

  • Ззаду кришки прилаштовується гачок для фіксації двох частин у відкритому положенні. Це дуже необхідне пристосування, яке дозволить безпечно використовувати мангал з бочки. Адже він буде заблокований.



























Мангал з двох половинок бочки

Принцип виготовлення мангалу з кришкою практично не відрізняється від варіанту, який описано вище. Але в цьому випадку потрібно обов'язкове обрамлення країв металевим куточком, який можна прикріпити зварюванням або шурупами. Отвір бочки використовується для встановлення димоходу. При спорудженні мангала його краще розташувати у верхній частині конструкції. Таку модель, при встрановленні спеціальних стійок, можна обладнати крутивом для грилю.















Решітку-гриль можна придбати в магазині, а можна використовувати для замість неї нержавіючу сітку. Замість сталевого дроту для кріплення гриля використовують також спеціально виготовлені зі сталевої стрічки деталі, які кріплять до нижнього краю бочки.

Також існує другий варіант створення мангала з розрізаної навпіл бочки. У ньому використовується тільки половина бочки або з однієї бочки можна виготовити два мангала. Більш докладно про створення своїми руками мангала без кришки можна дізнатися з відеоролика.
