Така масивна дерев'яна хвіртка безсумнівно стане прикрасою вашої ділянки, а те, що цю хвіртку ви побудували своїми руками надасть вам додаткову гордість і задоволення.

Ніщо так не виділяє вхід на ділянку, будучи одночасно своєрідною зоровою перепоною, як солідна хвіртка на потужних опорах. У цьому проекті ми використовували решіткову перемичку-перголу і обшивку пластинами фіброцементної черепиці. Така хвіртка буде чудово виглядати. У будь-якому випадку вхід на вашу ділянку вже не виглядатиме, як раніше.


Будуємо опори хвіртки

Вибравши місце для хвіртки, розмітьте центри на відстані 129 см і зробіть садовим буром або лопатою дві свердловини діаметром 25 см. Щоб стовпи надійно утримували хвіртку, досить вкопати їх на глибину 1 м, але в регіонах з глибоким промерзанням грунту в зимовий період краще викопати ями глибиною не менше 1,5 м. Поглибте ями ще на 15 см, щоб укласти на дно шар гравію або щебеню, який послужить дренажем.


Встановлення стовпів (опор) і обшивка хвіртки (вид з боку петель)

Встановіть петельні накладки G тільки на одному стовпі, вирівнявши їх з кутами накладок F на стороні, в яку буде відкриватися хвіртка.

Утрамбувавши гравій, встановіть в ями стовпи А розмірами 140×140×3660 мм з антисептованої під тиском деревини, якщо дістати імпрегновану деревину не вдасться, самостійно обробіть її антисептиком та пінотексом і використовуйте модрину. Вирівняйте їх вертикально по схилу і зафіксуйте тимчасовими підпорами. Переконайтеся, що відстані між стовпами зверху й знизу однакові і дорівнюють 1150 мм. Заповніть ями доверху бетонним розчином.


Відлив зі слізницею

Хвіртка має ширину 980 мм. Після обшивки стовпів між хвірткою і кутовими накладками К, L залишаться зазори шириною 10 мм.

Коли бетон затвердіє, звільніть стовпи від тимчасових підпірок. Відмірявши від рівня грунту 2430 мм, поставте позначку на одному стовпі. Користуючись будівельним рівнем і рівною дошкою, перенесіть позначку висоти на другий стовп. Виміряйте відстань між диском і краєм підошви циркулярної пилки. Відкладіть цей розмір вниз від висотних позначок та проведіть горизонтальні лінії на всіх чотирьох гранях кожного стовпа. Тимчасово прикріпіть цвяхами коротку дошку, вирівнявши її верхню крайку з нижньою лінією. Випустіть пильний диск на максимум і, використовуючи прибиту дошку в якості направляючої, зробіть перший пропил. Потім таким же способом, переставляючи дошку, зробіть ще три пропила. Перемичку, що залишилася, допиліть звичайною ножівкою. Повторіть операцію на другому стовпі, укоротивши його до такої ж висоти.

Щоб виготовити навершя стовпів, випиляйте дві заготовки розмірами 38×140×140 мм для кришок-пірамідок В і дві заготовки 19×114×114 мм для їх основ С. Обпиляєте скоси на кришках. Для виконання цієї операції ми використовували високий додатковий упор й приладдя.


Приладдя для скосів

Прилаштування для пильного верстата з лівим нахилом диска. Для верстата з правим нахилом зробіть дзеркальну копію.

За допомогою простого приладження,  що ковзає по накладці поздовжнього упору, можна акуратно й безпечно зробити скоси на пірамідках-навершях.


Приладження для виготовлення скосів на пірамідках-навершях

Заготівля кришки кріпиться до приладження за допомогою двостороннього скотчу. Обпиляєте один скіс, поверніть заготовку на 90°, зробіть другий розпил та продовжуйте операцію до отримання всіх чотирьох скосів.


Навершя стовпа

За допомогою клею та цвяхів прикріпіть основи до кришок. Використовуйте водостійкий клей та оцинковані цвяхи. Відшліфуйте зібрані навершя наждачним папером. Просвердліть й роззенкуйте у зазначених місцях монтажні отвори. Нанесіть на нижню сторожу поліуретановий монтажний клей (типу «рідкі цвяхи»), вирівняйте навершя на верхніх торцях опорних стовпів й укрутіть шурупи.

Випилюємо деталі верхньої решіткової перемички

За вказаними розмірами в кінці статті – «Списку матеріалів» розмірами випиляйте несучі поперечини-балки D.


Шаблон вирізів

Виготовте шаблон і з його допомогою розмітьте на кінцях деталей вирізи радіусом 89 мм. Електролобзиком випиляйте вирізи, ведучи пропил поруч з лінією розмітки. Потім закріпіть в цанзі фрезера копіювальну фрезу, зафіксуйте шаблон на деталі за допомогою струбцин і остаточно відфрезеруйте контур кожного вирізу. Для отримання гладкої поверхні прохід потрібно вести від кромки до торця деталі.

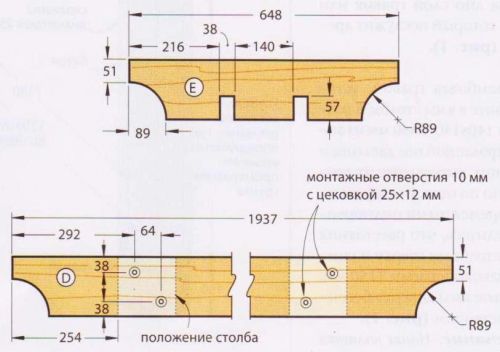

Балки-перемички та короткі поперечини

Потім відфрезеруйте на ребрах деталей скруглення радіусом 3 мм. Просвердліть в зазначених місцях монтажні отвори діаметром 10 мм з цековками.

Випиляйте короткі поперечини Е. Сформуйте на їх кінцях вирізи таким же способом, як і на довгих щаблинах-балках. Покладіть поперечки верхньою кромкою вниз, вирівнявши їх торці й крайки, і скріпіть одна з одною струбцинами. Користуючись кутником, розмітьте на їх нижніх крайках вирізи шириною 38 мм. Налаштуйте циркулярну пилку на глибину пропилу 57 мм. Зафіксуйте на пакеті деталей направляючу і зробіть пропили, що визначають ширину вирізів. Потім зробіть між цими двома пропилами кілька пропилів з невеликими інтервалами. Зачистіть вирізи широкою стамескою. Перевірте, як входить в пропил обрізок дошки товщиною 38 мм. Щоб з'єднання добре виглядало і легко збиралося, воно не повинно бути занадто щільним.


Решітка обрамлення віконця

Виміряйте реальні розміри перетину ваших опорних стовпів. Проміжки між вирізами в поперечках Е повинні бути дорівнювати цим розмірам.

Відшліфуйте всі деталі решіткової перемички-перголи наждачним папером. Нанесіть на них і верхню частину стовпів-опор латексну грунтовку. Особливо ретельно загрунтуйте торці та вирізи деталей. Коли покриття висохне, злегка відшліфуйте всі поверхні наждачним папером і нанесіть два шари акрилової фарби для зовнішніх робіт.

Зведення хвіртки

Відпиляйте дошки обшивки О перетином 19×140 мм до зазначеної довжини і відфрезеруйте на всіх зовнішніх ребрах скруглення радіусом 3 мм. Скріпіть дві середні дошки і розпиляйте їх впоперек, відступивши зверху 387 мм, щоб зробити віконце.


Хвіртка. Детальний вид

Покладіть сім дошок обшивки О лицьовою стороною вниз, зсунувши впритул їх кромки. Довгий відрізок розпиляної середньої дошки розташуйте посередині. Скріпіть дошки довгими струбцинами. Переконайтеся, що нижні торці всіх дошок вирівняні по прямій лінії і збірка має прямокутну форму. Вставте верхній відрізок середньої дошки, залишивши проміжок 140 мм для віконця. Виміряйте ширину отриманого щиту, щоб визначити довжину поперечних дошок-стяжок Р. Випиляйте стяжки необхідної довжини. Потім випиляйте бічні стійки Q.

Приклейте на місце нижню стяжку Р та зафіксуйте її струбцинами. Ми використовували поліуретановий клей. Просвердліть й роззенкуйте монтажні отвори посередині ширини стяжки і дошок обшивки й укрутіть шурупи. Потім приклейте й закріпіть шурупами бічні стійки Q та верхню стяжку Р. При свердлінні монтажних отворів у верхній стяжці розташовуйте їх посередині ширини дошок обшивки і на відстані 25 мм від нижнього краю стяжки.

Випиляйте розкіс R і покладіть його на зібраний щит по діагоналі. Верхній кінець розкоса повинен розташовуватися з боку, протилежного до петель. Розмітьте верхній та нижній кути розкосу і обпиляєте їх. Просвердліть та роззенкуйте монтажні отвори, потім прикріпіть розкіс до щита за допомогою клею та шурупів.

Випиляйте рейки-обкладки S віконця, нанесіть клей та прикріпіть їх на місце за допомогою оцинкованих цвяхів.

Нанесіть клей на стійки, стяжки, розкіс та обкладання. По черзі прикріпіть на місце дошки обшивки з іншого боку, почавши з розпиляної середньої дошки. Використовуючи пружну планку, розмітьте на верхньому краї хвіртки дугу. Зробіть в зазначених місцях роззенковані монтажні отвори і, ввернувши в них шурупи, видаліть струбцини. Електролобзиком обпиляйте верхній край по дузі і гладко відшліфуйте криволінійну крайку. Відфрезеруйте з обох сторін скруглення радіусом 3 мм.

Випиляйте довгі та короткі рейки Т, U для решітки віконця, що обрамляє. Встановіть у пильний верстат пазовий диск товщиною 13 мм та підійміть його на висоту 10 мм над поверхнею столу. Прикріпіть до поперечного (кутового) упору дерев'яну накладку і сформуйте в рейках вирізи. Нанесіть у вирізи клей і зберіть обрамляючу решітку. Коли клей висохне, просвердліть та роззенкуйте монтажні отвори і встановіть решітку на місце, вирівнявши її з віконцем хвіртки.

Нанесіть на хвіртку латексну грунтовку, ретельно обробивши нею всі торцеві поверхні, а потім два шари акрилової фарби для зовнішніх робіт.

Остаточне збирання хвіртки

Прикріпіть струбцинами до опорних стовпів несучі поперечини D, розташувавши їх на одній висоті й вирівнявши горизонтально за допомогою будівельного рівня. Через монтажні отвори перекладин просвердліть направляючі отвори в стовпах. Остаточно закріпіть поперечини шурупами-глухарями з широкими шайбами.


Хвіртка. Остаточне збирання

Розставте короткі поперечки Е, надягаючи їх вирізами на несучі балки-перекладини. Просвердліть зверху та роззенкуйте монтажні отвори над кожним вирізом й прикріпіть поперечки до балок оцинкованими шурупами довжиною 100 мм.

Обшивка стовпів-опор

З антисептованих під тиском брусків перетином 40×90 мм випиляйте накладки F, G для кріплення петель та обшивки. Прикріпіть їх до стовпів за допомогою шурупів довжиною 75 мм. Встановіть петельні накладки G на стовпі, на якому висітиме хвіртка, врівень з кутом, розташованим з боку відкривання. З антисепттованої фанери випиляйте смуги обшивки Н і прикріпіть їх до накладок за допомогою клею та оцинкованих цвяхів, вирівнюючи верхні краї деталей з верхніми накладками F.

Випиляйте заготовки для восьми слізниць I розмірами 19×45×368 мм і восьми відливів розмірами 38×102×368 мм зі скосами. Приклейте слізниці до відливів, вирівнюючи зовнішні кромки. Ми знову використовували поліуретановий клей. Коли клей висохне, обпиляйте поздовжні скоси, як зазначено на малюнку.

Прикріпіть відливи зі слізницями I/J поверх накладок та фанерної обшивки навколо стовпів, з'єднуючи деталі на вус. Склейте кути деталей та прибийте відливи до накладок F оцинкованими цвяхами.

Випиляйте вузькі К та широкі L кутові планки. Прибийте їх до кутів обшивки стовпів.

Облицювання черепицею

Випиляйте дві заготовки 11×19×760 мм для нижніх початкових рейок М. Розділіть ці заготовки на відрізки, щоб прикріпити їх до обшивки стовпів з усіх боків по нижньому краю оцинкованими цвяхами. Встановіть у пильний верстат недорогий 190-міліметровий диск з твердосплавними зубами і розпиляйте фіброцементні листи товщиною 6 мм на смуги шириною 227 мм, потім розпиляйте смуги впоперек, щоб зробити 88 пластин черепиці розмірами 178×227 мм.

Прикріпіть кожну пластину парою крапель клею та оцинкованими покрівельними цвяхами довжиною 32 мм. Кожен наступний ряд пластин повинен розташовуватися на 152 мм вище попереднього. Старайтеся, щоб відповідні ряди на всіх сторонах стовпів були вирівняні на одній висоті. Верхній край пластин останнього ряду не перекривається, тому пластини цього ряду потрібно обрізати до висоти 152 мм.

Якщо до стовпів хвіртки повинен примикати паркан, прикріпіть його секції до обшивки стовпів, перш ніж починати установку черепиці. Потім робіть вирізи в пластинах, підганяючи їх до деталей паркану.

Акриловим герметиком заповніть зазори між відливами I/J та стовпом, а також всі лунки від цвяхів. Нанесіть грунтовку, а потім пофарбуйте черепицю, кутові планки та відливи. Якщо потрібно, додатково підфарбуйте стовпи й решіткову перемичку-перголу.

Залишилося тільки навісити хвіртку

Поставте хвіртку між обшитими стовпами врівень з кутовими планками. Підніміть її над поверхнею землі, підклавши обрізки дошок товщиною 40 мм. За допомогою клинів добийтеся рівності зазорів між хвірткою та кутовими планками з обох сторін.

Розташуйте петлі та відзначте центри отворів для шурупів. Ми використовували декоративні Т-подібні накладні петлі, пофарбовані в чорний колір. Просвердліть направляючі отвори та прикріпіть петлі до хвіртки, а потім до обшивки стовпа. Для кріплення петель до хвіртки використовуйте шурупи довжиною 40 мм, а для кріплення до стовпів краще взяти шурупи довжиною 100 мм, що проходять крізь обшивку та накладки G.


Спочатку прикріпіть смугу петлі до хвіртки. Потім через отвори іншої частини петлі просвердліть направляючі отвори в обшивці стовпів-опор і укрутіть міцні шурупи.

Видаліть клини й підкладки. Встановіть засувку, як описано в інструкції. Ми взяли для нашої хвіртки засувку, виконану в тому ж стилі, що й петлі.


Схема розкрою


Список матеріалів та деталей
