Такая массивная деревянная калитка несомненно станет украшением вашего участка, а то, что эту калитку вы построили своими руками придаст вам дополнительную гордость и удовлетворение.


Ничто так не выделяет вход на участок, являясь одновременно своеобразной зрительной преградой, как основательная калитка на мощных опорах. В этом проекте мы использовали решетчатую перемычку-перголу и обшивку пластинами фиброцементной черепицы. Такая калитка будет великолепно смотреться. В любом случае вход на ваш участок уже не будет выглядеть, как прежде.

Строим опоры калитки

Выбрав место для калитки, разметьте центры на расстоянии 129 см и сделайте садовым буром или лопатой две скважины диаметром 25 см. Чтобы столбы надежно удерживали калитку, достаточно вкопать их на глубину 1 м, но в регионах с глубоким промерзанием грунта в зимний период лучше выкопать ямы глубиной не менее 1,5 м. Углубите ямы еще на 15 см, чтобы уложить на дно слой гравия или щебня, который послужит дренажом.


Установка столбов (опор) и обшивка калитки (вид со стороны петель)

Установите петельные накладки G только на одном столбе, выровняв их с углами накладок F на стороне, в которую будет открываться калитка.

Утрамбовав гравий, установите в ямы столбы А размерами 140×140×3660 мм из антисептированной под давлением древесины, если достать импрегнированную древесину не удастся, самостоятельно обработайте ее антисептиком и пинотексом и используйте лиственницу. Выровняйте их вертикально по отвесу и зафиксируйте временными подпорками. Убедитесь, что расстояния между столбами сверху и снизу одинаковы и равны 1150 мм. Заполните ямы доверху бетонным раствором.


Отлив со слезником

Калитка имеет ширину 980 мм. После обшивки столбов между калиткой и угловыми накладками К, L останутся зазоры шириной 10 мм.

Когда бетон затвердеет, освободите столбы от временных подпорок. Отмерив от уровня грунта 2430 мм, поставьте метку на одном столбе. Пользуясь строительным уровнем и ровной доской, перенесите отметку высоты на второй столб. Измерьте расстояние между диском и краем подошвы циркулярной пилы. Отложите этот размер вниз от высотных меток и проведите горизонтальные линии на всех четырех гранях каждого столба. Временно прикрепите гвоздями короткую доску, выровняв ее верхнюю кромку с нижней линией. Выпустите пильный диск на максимум и, используя прибитую доску в качестве направляющей, сделайте первый пропил. Затем таким же способом, переставляя доску, сделайте еще три пропила. Оставшуюся перемычку допилите обычной ножовкой. Повторите операцию на втором столбе, укоротив его до такой же высоты.

Чтобы изготовить навершия столбов, выпилите две заготовки размерами 38×140×140 мм для крышек-пирамидок В и две заготовки 19×114×114 мм для их оснований С. Опилите скосы на крышках. Для выполнения этой операции мы использовали высокий дополнительный упор и приспособление.


Приспособление для скосов

Приспособление для пильного станка с левым наклоном диска. Для станка с правым наклоном сделайте зеркальную копию.

С помощью простого приспособления, скользящего по накладке продольного упора, можно аккуратно и безопасно сделать скосы на пирамидках-навершиях.


Приспособление для изготовления скосов на пирамидках-навершиях

Заготовка крышки крепится к приспособлению с помощью двухстороннего скотча. Отпилите один скос, поверните заготовку на 90°, сделайте второй распил и продолжайте операцию до получения всех четырех скосов.

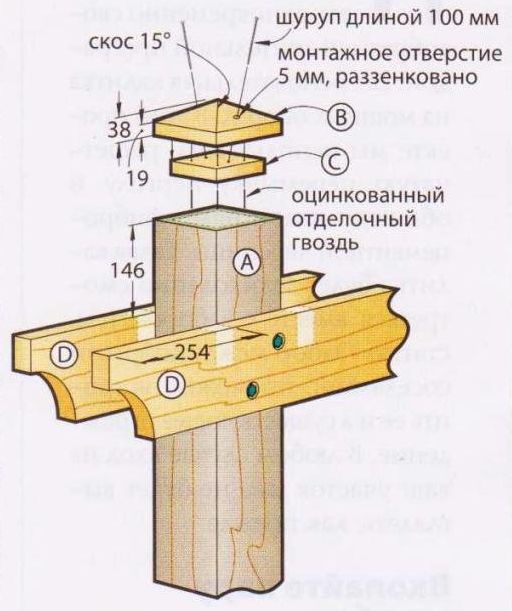

Навершие столба

С помощью клея и гвоздей прикрепите основания к крышкам. Используйте водостойкий клей и оцинкованные гвозди. Отшлифуйте собранные навершия наждачной бумагой. Просверлите и раззенкуйте в указанных местах монтажные отверстия. Нанесите на нижнюю сторожу полиуретановый монтажный клей (типа «жидкие гвозди»), выровняйте навершия на верхних торцах опорных столбов и вверните шурупы.

Выпиливаем детали верхней решетчатой перемычки

По указанным размерам в конце статьи – «Списке материалов » размерам выпилите несущие перекладины-балки D.


Шаблон вырезов

Изготовьте шаблон и с его помощью разметьте на концах деталей вырезы радиусом 89 мм. Электролобзиком выпилите вырезы, ведя пропил рядом с линией разметки. Затем закрепите в цанге фрезера копирующую фрезу, зафиксируйте шаблон на детали с помощью струбцин и окончательно отфрезеруйте контур каждого выреза. Для получения гладкой поверхности проход нужно вести от кромки к торцу детали.


Балки-перемычки и короткие перекладины

Затем отфрезеруйте на ребрах деталей скругления радиусом 3 мм. Просверлите в указанных местах монтажные отверстия диаметром 10 мм с цековками.

Выпилите короткие поперечины Е. Сформируйте на их концах вырезы таким же способом, как и на длинных перекладинах-балках. Уложите поперечины верхней кромкой вниз, выровняв их торцы и кромки, и скрепите друг с другом струбцинами. Пользуясь угольником, разметьте на их нижних кромках вырезы шириной 38 мм. Настройте циркулярную пилу на глубину пропила 57 мм. Зафиксируйте на пакете деталей направляющую и сделайте пропилы, определяющие ширину вырезов. Затем сделайте между этими двумя пропилами несколько пропилов с небольшими интервалами. Зачистите вырезы широкой стамеской. Проверьте, как входит в пропил обрезок доски толщиной 38 мм. Чтобы соединение хорошо выглядело и легко собиралось, оно не должно быть слишком плотным.


Решетка обрамления окошка

Измерьте реальные размеры сечения ваших опорных столбов. Промежутки между вырезами в поперечинах Е должны быть равны этим размерам.

Отшлифуйте все детали решетчатой перемычки-перголы наждачной бумагой. Нанесите на них и верхнюю часть столбов-опор латексную грунтовку. Особенно тщательно загрунтуйте торцы и вырезы деталей. Когда покрытие высохнет, слегка отшлифуйте все поверхности наждачной бумагой и нанесите два слоя акриловой краски для наружных работ.

Изготовление калитки

Отпилите доски обшивки О сечением 19×140 мм до указанной длины и отфрезеруйте на всех внешних ребрах скругления радиусом 3 мм. Скрепите две средние доски и распилите их поперек, отступив сверху 387 мм, чтобы сделать окошко.


Калитка. Детальный вид

Положите семь досок обшивки О лицевой стороной вниз, сдвинув вплотную их кромки. Длинный отрезок распиленной средней доски расположите посередине. Скрепите доски длинными струбцинами. Убедитесь, что нижние торцы всех досок выровнены по прямой линии и сборка имеет прямоугольную форму. Вставьте верхний отрезок средней доски, оставив промежуток 140 мм для окошка. Измерьте ширину получившегося щита, чтобы определить длину поперечных досок-стяжек Р. Выпилите стяжки требуемой длины. Затем выпилите боковые стойки Q.

Приклейте на место нижнюю стяжку Р и зафиксируйте ее струбцинами. Мы использовали полиуретановый клей. Просверлите и раззенкуйте монтажные отверстия посередине ширины стяжки и досок обшивки и вверните шурупы. Затем приклейте и закрепите шурупами боковые стойки Q и верхнюю стяжку Р. При сверлении монтажных отверстий в верхней стяжке располагайте их посередине ширины досок обшивки и на расстоянии 25 мм от нижнего края стяжки.

Выпилите раскос R и положите его на собранный щит по диагонали. Верхний конец раскоса должен располагаться со стороны, противоположной петлям. Разметьте верхний и нижний углы раскоса и опилите их. Просверлите и раззенкуйте монтажные отверстия, затем прикрепите раскос к щиту с помощью клея и шурупов.

Выпилите рейки-обкладки S окошка, нанесите клей и прикрепите их на место с помощью оцинкованных гвоздей.

Нанесите клей на стойки, стяжки, раскос и обкладки. Поочередно прикрепите на место доски обшивки с другой стороны, начав с распиленной средней доски. Используя упругую планку, разметьте на верхнем крае калитки дугу. Сделайте в указанных местах раззенкованные монтажные отверстия и, ввернув в них шурупы, удалите струбцины. Электролобзиком опилите верхний край по дуге и гладко отшлифуйте криволинейную кромку. Отфрезеруйте с обеих сторон скругления радиусом 3 мм.

Выпилите длинные и короткие рейки Т, U для обрамляющей решетки окошка. Установите в пильный станок пазовый диск толщиной 13 мм и поднимите его на высоту 10 мм над поверхностью стола. Прикрепите к поперечному (угловому) упору деревянную накладку и сформируйте в рейках вырезы. Нанесите в вырезы клей и соберите обрамляющую решетку. Когда клей высохнет, просверлите и раззенкуйте монтажные отверстия и установите решетку на место, выровняв ее с окошком калитки.

Нанесите на калитку латексную грунтовку, тщательно обработав ею все торцевые поверхности, а затем два слоя акриловой краски для наружных работ.

Окончательная сборка калитки

Прикрепите струбцинами к опорным столбам несущие перекладины D, расположив их на одной высоте и выровняв горизонтально с помощью строительного уровня. Через монтажные отверстия перекладин просверлите направляющие отверстия в столбах. Окончательно закрепите перекладины шурупами-глухарями с широкими шайбами.


Калитка. Окончательная сборка

Расставьте короткие поперечины Е, надевая их вырезами на несущие балки-перекладины. Просверлите сверху и раззенкуйте монтажные отверстия над каждым вырезом и прикрепите поперечины к балкам оцинкованными шурупами длиной 100 мм.

Обшивка столбов-опор

Из антисептированных под давлением брусков сечением 40×90 мм выпилите накладки F, G для крепления петель и обшивки. Прикрепите их к столбам с помощью шурупов длиной 75 мм. Установите петельные накладки G на столбе, на котором будет висеть калитка, вровень с углом, расположенным со стороны открывания. Из антисептированной фанеры выпилите полосы обшивки Н и прикрепите их к накладкам с помощью клея и оцинкованных гвоздей, выравнивая верхние края деталей с верхними накладками F.

Выпилите заготовки для восьми слезников I размерами 19×45×368 мм и восьми отливов размерами 38×102×368 мм со скосами. Приклейте слезники к отливам, выравнивая внешние кромки. Мы снова использовали полиуретановый клей. Когда клей высохнет, опилите продольные скосы, как указано на рисунке.

Прикрепите отливы со слезниками I/J поверх накладок и фанерной обшивки вокруг столбов, соединяя детали на ус. Склейте углы деталей и прибейте отливы к накладкам F оцинкованными гвоздями.

Выпилите узкие К и широкие L угловые планки. Прибейте их к углам обшивки столбов.

Облицовка черепицей

Выпилите две заготовки 11×19×760 мм для нижних начальных реек М. Разделите эти заготовки на отрезки, чтобы прикрепить их к обшивке столбов со всех сторон по нижнему краю оцинкованными гвоздями. Установите в пильный станок недорогой 190-миллиметровый диск с твердосплавными зубьями и распилите фиброцементные листы толщиной 6 мм на полосы шириной 227 мм, затем распилите полосы поперек, чтобы сделать 88 пластин черепицы размерами 178×227 мм.

Прикрепите каждую пластину парой капель клея и оцинкованными кровельными гвоздями длиной 32 мм. Каждый следующий ряд пластин должен располагаться на 152 мм выше предыдущего. Старайтесь, чтобы соответствующие ряды на всех сторонах столбов были выровнены на одной высоте. Верхний край пластин последнего ряда не перекрывается, поэтому пластины этого ряда нужно обрезать до высоты 152 мм.

Если к столбам калитки должен примыкать забор, прикрепите его секции к обшивке столбов, прежде чем начинать установку черепицы. Затем делайте вырезы в пластинах, подгоняя их к деталям забора.

Акриловым герметиком заполните зазоры между отливами I/J и столбом, а также все лунки от гвоздей. Нанесите грунтовку, а затем покрасьте черепицу, угловые планки и отливы. Если требуется, дополнительно подкрасьте столбы и решетчатую перемычку-перголу.

Осталось только навесить калитку

Поставьте калитку между обшитыми столбами вровень с угловыми планками. Приподнимите ее над поверхностью земли, подложив обрезки досок толщиной 40 мм. С помощью клиньев добейтесь равенства зазоров между калиткой и угловыми планками с обеих сторон.

Расположите петли и отметьте центры отверстий для шурупов. Мы использовали декоративные Т-образные накладные петли, окрашенные в черный цвет. Просверлите направляющие отверстия и прикрепите петли к калитке, а затем к обшивке столба. Для крепления петель к калитке используйте шурупы длиной 40 мм, а для крепления к столбам лучше взять шурупы длиной 100 мм, проходящие сквозь обшивку и накладки G.


Сначала прикрепите полосу петли к калитке. Затем через отверстия другой части петли просверлите направляющие отверстия в обшивке столбов-опор и вверните прочные шурупы.

Удалите клинья и подкладки. Установите задвижку, как описано в прилагаемой инструкции. Мы взяли для нашей калитки защелку, выполненную в том же стиле, что и петли.


Схема раскроя


Список материалов и деталей
